Cách chọn thanh trượt tuyến tính phù hợp cho máy CNC

Trong lĩnh vực gia công cơ khí chính xác, máy CNC là thiết bị không thể thiếu. Và để máy CNC hoạt động ổn định, thanh trượt tuyến tính (Linear Guide) đóng vai trò vô cùng quan trọng. Tuy nhiên, việc chọn đúng loại thanh trượt tuyến tính phù hợp lại không hề đơn giản — nó ảnh hưởng trực tiếp đến độ chính xác, độ bền và hiệu suất làm việc của máy.

Vậy nên chọn thanh trượt tuyến tính như thế nào cho máy CNC? Bài viết dưới đây sẽ giúp bạn hiểu rõ các tiêu chí quan trọng khi lựa chọn, từ cấu tạo, tải trọng, môi trường làm việc đến thương hiệu sản phẩm.

1. Xác định nhu cầu và loại máy CNC

Trước hết, cần xác định rõ loại máy CNC bạn đang sử dụng để chọn thanh trượt tương ứng.
Một số ví dụ điển hình:

• Máy CNC mini hoặc máy khắc gỗ: yêu cầu tốc độ cao, tải nhẹ → ưu tiên thanh trượt nhỏ, chuyển động mượt, bi trượt loại nhỏ.

• Máy CNC kim loại, máy phay hoặc tiện: tải trọng lớn, rung mạnh → nên dùng thanh trượt cứng vững, độ chính xác cao, có khả năng chịu va đập.

• Máy CNC khổ lớn hoặc robot: cần hành trình dài và độ ổn định cao → chọn thanh trượt có khả năng chịu tải dọc và tải hướng tâm tốt.

➡ Nguyên tắc:
Loại máy càng yêu cầu độ chính xác và tải trọng cao thì thanh trượt tuyến tính cần độ cứng, độ chính xác và khả năng chịu tải càng lớn.

2. Chọn kích thước và tải trọng phù hợp

Kích thước thanh trượt tuyến tính (thường ký hiệu là MGN, HGH, HGR, EG, HG…) phải phù hợp với khối lượng tải và lực tác động khi máy hoạt động.
Các yếu tố cần tính toán gồm:

• Tải trọng tĩnh và tải trọng động: tải trọng tĩnh quá cao dễ gây biến dạng, còn tải trọng động lớn dễ gây rung.

• Chiều dài hành trình: nếu hành trình di chuyển dài, cần chọn ray có độ cứng cao và tránh biến dạng uốn cong.

• Tốc độ chuyển động: tốc độ càng cao, yêu cầu độ mượt và ma sát thấp càng quan trọng.

Ví dụ:

• Máy CNC mini: dùng ray MGN9 – MGN12

• Máy khắc gỗ trung bình: dùng HGH15 – HGH20

• Máy CNC gia công kim loại: thường chọn HGR20 – HGR30 – HGR35

3. Chú ý đến độ chính xác và độ cứng vững

Máy CNC yêu cầu độ chính xác cực cao, vì vậy thanh trượt cần đáp ứng các tiêu chuẩn về:

• Độ thẳng của ray dẫn hướng

• Độ đồng đều khi chuyển động

• Độ cứng vững của bi trượt

Một thanh trượt chất lượng cao sẽ giúp giảm sai số vị trí, hạn chế rung lắc và nâng cao chất lượng sản phẩm gia công.

Gợi ý: Với máy CNC gia công tinh xảo, nên ưu tiên loại thanh trượt bi (ball type) vì có độ chính xác và độ trơn cao hơn loại con lăn.

4. Lựa chọn vật liệu và khả năng chống mài mòn

Thanh trượt tuyến tính hoạt động liên tục nên phải có vật liệu bền, chịu mài mòn tốt.
Các loại vật liệu phổ biến:

• Thép không gỉ (Inox): chống rỉ, phù hợp môi trường ẩm hoặc có hóa chất.

• Thép carbon cứng: giá rẻ, chịu tải tốt, phù hợp môi trường khô ráo.

• Thanh trượt phủ crom hoặc niken: tăng khả năng chống mài mòn, kéo dài tuổi thọ.

Ngoài ra, hãy xem xét việc bôi trơn tự động hoặc hệ thống tra dầu định kỳ, giúp thanh trượt luôn hoạt động trơn tru và không bị khô dầu.

5. Chọn thương hiệu và nhà cung cấp uy tín

Hiện nay, có nhiều thương hiệu thanh trượt tuyến tính được tin dùng trong ngành cơ khí, tiêu biểu như:

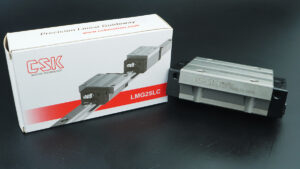

• CSK (Taiwan) – giá tốt, độ chính xác cao, phù hợp nhiều loại máy CNC

• Hiwin (Taiwan) – thương hiệu phổ biến nhất, độ bền cao

• PMI, THK, NSK – chất lượng cao cấp, chuyên dùng cho máy công nghiệp nặng

➡ Lưu ý: Khi chọn mua, nên yêu cầu chứng nhận xuất xứ (CO) và chất lượng (CQ) để đảm bảo hàng chính hãng và tránh hàng nhái kém chất lượng.

6. Kiểm tra điều kiện lắp đặt và môi trường làm việc

Một số yếu tố ảnh hưởng đến tuổi thọ thanh trượt gồm:

• Môi trường có bụi hoặc phoi kim loại: cần dùng thanh trượt có nắp che kín hoặc loại có lớp bảo vệ cao su.

• Nhiệt độ cao hoặc rung mạnh: cần thanh trượt cứng vững, có khả năng chịu nhiệt.

• Không gian hạn chế: có thể chọn loại thanh trượt mini hoặc compact rail.

Đừng quên kiểm tra độ song song giữa các ray, vì sai lệch nhỏ cũng có thể làm bi trượt kẹt hoặc mòn không đều.

7. Kết luận

Chọn đúng thanh trượt tuyến tính phù hợp cho máy CNC là yếu tố quyết định đến hiệu suất, độ chính xác và độ bền của máy.
Tóm lại, bạn cần chú ý các yếu tố:

1. Loại máy CNC và yêu cầu tải trọng

2. Kích thước – hành trình – tốc độ di chuyển

3. Độ chính xác – độ cứng – vật liệu

4. Thương hiệu – nguồn gốc rõ ràng

5. Điều kiện môi trường và cách lắp đặt

Một lựa chọn đúng đắn ngay từ đầu sẽ giúp máy CNC vận hành ổn định, sản phẩm gia công đạt chuẩn cao và tiết kiệm chi phí bảo dưỡng lâu dài. Cũng đóng vai trò quan trọng trong việc bào hành và thanh trượt tuyến tính được bảo quản kĩ lưỡng lâu dài.
