Đế xi lanh là gì? Đặc điểm cấu tạo và ứng dụng

 Đế xi lanh là gì? đặc điểm

• Chức năng của để xi lanh chủ yếu là gắn xi lanh vào những vị trí trên thiết bị hoặc khuôn máy. Dù đây là chỉ là thiết bị phụ kiện khí nén nhưng nó lại rất cần thiết để hỗ trợ cố định xi lanh một cách chắc chắn, giúp hệ thống vận hành thông suốt, an toàn và ổn định. Ngoài ra, nó còn giảm thiểu những sự cố khi máy móc làm việc.
• Chất liệu để chủ yếu là sắt mạ, đồng hoặc inox. Với những ứng dụng đơn giản thì khách hàng có thể sử dụng loại đế thường làm bằng sắt mạ, được sơn đen bao bọc bên ngoài. Nếu công việc đặc thù có môi trường khắc nghiệt thì nên sử dụng loại đế hoàn toàn bằng inox để hạn chế tình trạng ăn mòn, oxi hóa cũng như hỏng hóc khi có va đập xảy ra trong quá trình xi lanh vận hành.
• Trọng lượng của đế sẽ phụ thuộc vào kích thước đế. Đối với loại xi lanh có thông số, đường kính đặc biệt thì các đế sẽ được thiết kế riêng sao cho phù hợp. Ưu điểm của các loại đế ben hơi chính hãng đó là: sản xuất bằng chất liệu kim loại 100%, lắp đặt nhanh chóng, có khả năng chịu được lực va đập tốt. Kích thước nhỏ gọn, cấu trúc đế đơn giản và đa dạng loại nên thích hợp với hầu hết nhu cầu sử dụng của khách.

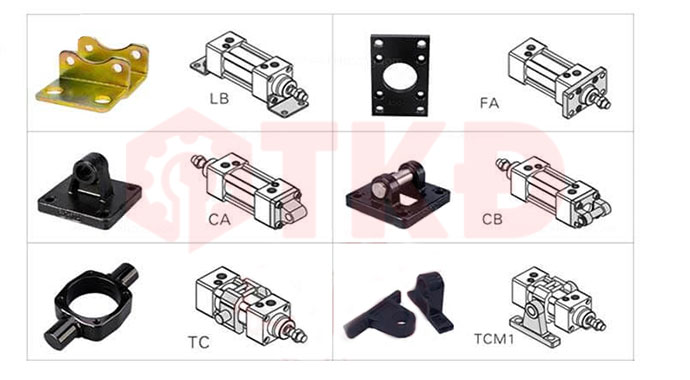

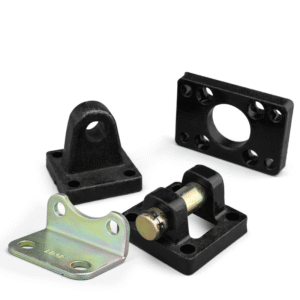

  – Các loại đế xi lanh



• • Đế xi lanh CA

  Có dạng hình chữ nhật, có 4 lỗ bắt vit để gắn xi lanh được thuận tiện. Nó có 1 lỗ lớn hình dạng chữ A. Các loại đế xi lanh CA: CA32, CA40, CA50, CA63, CA80, CA100, CA125, CA160, CA200.

  • Đế xi lanh CB

  Đế xi lanh khí nén vuông CB có đặc điểm: Thiết kế dạng hình chữ nhật. Trên bề mặt đế có 4 lỗ bắt vit và có 1 trục ngang để nối 2 đầu của đế, giúp kết nối với xi lanh được dễ dàng hơn.

  Đế xi lanh CB+pin có các kích thước: CB+pin32, CB+pin40, CB+pin50, CB+pin 63, CB + pin 80, CB+pin 100, CB+pin 125, CB+pin 160, CB+pin 200.

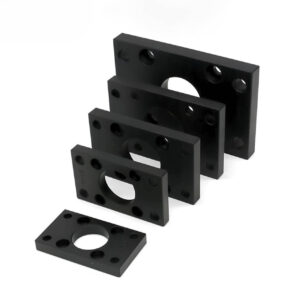

  • Đế xi lanh FA/FB

  Có thiết kế dạng hình vuông, bên trên được dập 8 lỗ để có thể vặn vít khi gắn xi lanh.
  Đế xi lanh FA/FB được thiết kế để sử dụng cho các xi lanh khí vuông như TGC, SC với các kích thước: FA/FB 32, FA/FB 40, FA/FB 50, FA/FB 63, FA/FB 80, FA/FB 100, FA/FB125, FA/FB 160, FA/FB 200.



•

  • Đế xi lanh LB

  Đế LB là phụ kiện khí nén chuyên dùng cho các ben vuông, ben tròn. Nó là loại dùng để lắp ở dưới xi lanh với 4 lỗ bắt vít. Yêu cầu đó là phải được lắp trên 1 mặt phẳng để có thể hỗ trợ lực tải.
  Các loại đế LB dùng cho xi lanh vuông là: LB 32, LB 40, LB 50, LB 63, LB 80, LB 100, LB 120, LB 160, LB 200.

  • Đế xi lanh TC

  TC được thiết kế theo dạng đế lắp giữa đế có thể giữ cố định xi lanh tại vị trí máy theo yêu cầu của con người dùng. Đế này có thể dùng cho cả xi lanh vuông SC, TGC, TGD và xi lanh tròn TGM, MAL, TGA…
  Hiện có các loại đế xi lanh TC như: TC 32 dùng cho xi lanh có đường kính 32, T40 dùng cho ben có đường kính 40, TC 50 và TC 63 lần lượt dùng cho xi lanh có đường kính 50 và 63, tương tự TC 80 dùng cho xi lanh phi 80, TC 100 lắp cho bên khí phi 100, TC 125 và TC 160 dùng cho ben khí nén phi 125, 160.

  – Ứng dụng đế xi lanh

  Trong thực tế thì đế xi lanh đã trở thành 1 phần không thể thiếu của các hệ thống khí nén, hơi có sử dụng ben vuông, ben tròn các loại. Đặc biệt, tùy vào cấu trúc và đặc điểm làm việc mà số lượng để sử dụng là một hoặc vài cái.

  Đế ben hơi các loại LB, TC, FA/FB, CA, CB… dùng nhiều trong hệ thống đóng gói sản phẩm, in ấn, dệt sợi may mặc, đóng nút chai, dập phế liệu, ép gỗ hay sản xuất nhựa, lắp ráp linh kiện điện tử, sản xuất và lắp ráp linh kiện điện tử, sản xuất và lắp ráp ô tô…

  Một số hãng sản xuất đế xi lanh khí nén chất lượng trên thị trường như: SMC, Airtac, Festo, PVN…
