Hướng dẫn lắp đặt xi lanh khí nén đúng kỹ thuật

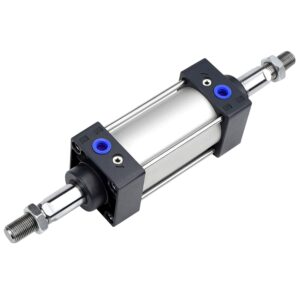

Xi lanh khí nén là thiết bị quan trọng trong hệ thống tự động hóa, có nhiệm vụ biến đổi năng lượng khí nén thành chuyển động cơ học để thực hiện thao tác đẩy, kéo, ép, kẹp hoặc nâng hạ. Tuy nhiên, để xi lanh khí nén hoạt động ổn định, bền bỉ và chính xác, việc lắp đặt đúng kỹ thuật là yếu tố bắt buộc.
Một xi lanh khí nén lắp sai cách có thể dẫn đến rò khí, cong cần piston, giảm lực hoặc mòn phớt sớm. Vì vậy, trong bài viết này, chúng ta sẽ cùng tìm hiểu hướng dẫn chi tiết từng bước để lắp đặt xi lanh khí nén đúng kỹ thuật và an toàn nhất.
1. Chuẩn bị trước khi lắp đặt
Trước khi tiến hành lắp đặt, bạn cần đảm bảo tất cả các điều kiện cơ bản sau:
-
Kiểm tra xi lanh: Đảm bảo xi lanh mới, không trầy xước, không rò rỉ dầu hoặc khí.
-
Kiểm tra thông số kỹ thuật: Đường kính, hành trình, áp suất làm việc, loại tác động… có đúng với thiết kế máy hay không.
-
Chuẩn bị phụ kiện đi kèm: Gồm bộ gá lắp (bracket), khớp nối trục, van tiết lưu, ống khí, đầu nối nhanh, bu lông cố định…
-
Đảm bảo môi trường sạch: Không bụi, không dầu mỡ, tránh nước và tạp chất xâm nhập vào đầu xi lanh trong khi lắp.
👉 Mẹo nhỏ: Nếu xi lanh đã lưu kho lâu, nên thổi khí nhẹ để kiểm tra hoạt động trước khi lắp chính thức.
2. Lắp đặt cơ khí (phần thân và giá đỡ)
a. Cố định vị trí lắp
Xác định vị trí lắp xi lanh dựa trên hướng chuyển động của cần piston.
-
Đảm bảo trục chuyển động thẳng hàng với hướng tải trọng để tránh cong cần.
-
Không để xi lanh chịu lực ngang hoặc vặn xoắn – đây là nguyên nhân phổ biến khiến xi lanh nhanh hư.
b. Chọn kiểu lắp phù hợp
Xi lanh có nhiều kiểu gá khác nhau:
-
Lắp chân (Foot Mounting) – phổ biến với xi lanh tròn hoặc vuông.
-
Lắp tai (Flange Mounting) – cho các ứng dụng cố định chắc chắn.
-
Lắp trục (Rod End Mounting) – linh hoạt trong không gian hẹp.
-
Lắp xoay (Pivot Mounting) – cho các cơ cấu có chuyển động góc.
Tùy không gian và tải trọng mà chọn kiểu lắp phù hợp để đảm bảo chuyển động tuyến tính, ổn định và không rung lắc.
c. Siết bu lông đúng lực
-
Siết bu lông vừa phải, không quá chặt (dễ làm biến dạng thân xi lanh).
-
Sử dụng long đền phẳng và long đền vênh để tăng độ bám chắc.
-
Với xi lanh compact hoặc mini, nên siết tay trước, sau đó dùng dụng cụ cân lực.
3. Lắp đặt đường khí và phụ kiện
a. Lắp đầu nối và ống dẫn khí
-
Sử dụng đầu nối nhanh (quick fitting) đúng kích thước (φ6, φ8, φ10…).
-
Dùng băng tan quấn quanh ren (2–3 vòng) để tránh rò khí.
-
Ống dẫn khí nên chọn loại chịu áp 8–10 bar, cắt vuông góc để tránh xì khí tại điểm nối.
b. Lắp van điều khiển và van tiết lưu
-
Van điều khiển hướng (solenoid valve) phải tương thích với kiểu xi lanh (một hay hai tác động).
-
Van tiết lưu (flow control) giúp điều chỉnh tốc độ di chuyển của piston – nên lắp gần xi lanh để kiểm soát chính xác.
-
Khi xi lanh hoạt động, đảm bảo đường khí vào và ra không bị nghẽn hoặc gập.
4. Kiểm tra chuyển động ban đầu
Sau khi hoàn tất lắp đặt cơ khí và khí nén, tiến hành thử nghiệm:
-
Cấp khí ở áp suất thấp (0.2–0.3 MPa) để kiểm tra chuyển động đầu tiên.
-
Quan sát xem piston có:
-
Di chuyển êm không?
-
Có bị giật, rung, hay kẹt ở cuối hành trình không?
-
Có tiếng rít do thiếu dầu bôi trơn không?
-
-
Sau đó, tăng dần áp suất lên áp suất làm việc tiêu chuẩn (0.5–0.7 MPa).
-
Dùng nước xà phòng loãng bôi quanh khớp nối để kiểm tra rò khí (nếu có bọt → siết lại).
👉 Nếu xi lanh chạy lệch, rung hoặc không đủ lực, cần kiểm tra lại độ đồng tâm và đường ống khí.
5. Bôi trơn và kiểm tra định kỳ
-
Nếu hệ thống có bộ bôi trơn khí (Lubricator), hãy đảm bảo lượng dầu vừa đủ (2–3 giọt dầu/1000 lần hoạt động).
-
Định kỳ kiểm tra:
-
Tình trạng phớt, ren, khớp nối
-
Bề mặt cần piston (tránh bụi bẩn, gỉ sét)
-
Ống khí và van điều khiển có bị tắc hoặc rò không.
-
-
Nếu xi lanh hoạt động trong môi trường bụi hoặc ẩm, nên vệ sinh và bôi trơn lại mỗi 2–4 tuần.
6. Một số lưu ý quan trọng
-
Ngắt hoàn toàn nguồn khí nén trước khi tháo hoặc lắp xi lanh.
-
Không tác động lực ngang lên cần piston trong quá trình lắp hoặc vận hành.
-
Nếu xi lanh khí nén lắp ở vị trí có bụi, hãy dùng phớt chắn bụi hoặc nắp bảo vệ đầu cần.
-
Với xi lanh hành trình dài, nên lắp bộ giảm chấn (shock absorber) để giảm va đập ở cuối hành trình.
-
Không để xi lanh hoạt động liên tục khi nhiệt độ vượt giới hạn cho phép (thường từ -10°C đến 60°C).
Kết luận
Lắp đặt xi lanh khí nén đúng kỹ thuật không chỉ giúp thiết bị hoạt động trơn tru và an toàn mà còn tăng tuổi thọ, tiết kiệm năng lượng và giảm chi phí bảo trì. Một quy trình lắp đặt chuẩn gồm các bước: chuẩn bị – gá lắp – đấu khí – kiểm tra – bôi trơn.
Nếu bạn chưa chắc chắn về loại xi lanh, phụ kiện đi kèm hoặc cách bố trí trong hệ thống, hãy liên hệ với CSK Automation – đơn vị chuyên cung cấp giải pháp khí nén, thanh trượt, trục vít me và phụ kiện tự động hóa. Đội ngũ kỹ thuật của CSK luôn sẵn sàng tư vấn chi tiết, giúp bạn lắp đặt an toàn – vận hành hiệu quả – bền vững lâu dài.
