Ray trượt là gì? Cấu tạo, phân loại và ứng dụng

Ray trượt, còn được gọi là thanh trượt hay thanh ray trượt, là một thiết bị dẫn hướng có chức năng định vị và hỗ trợ chuyển động tuyến tính của các vật dụng hoặc thiết bị cơ khí. Cấu tạo ray trượt bao gồm hai thành phần chính: ray trượt và bi trượt (con trượt).

Công Dụng

Ray trượt đóng vai trò là đường dẫn định hướng, giúp các thiết bị, máy móc di chuyển ổn định và chính xác trong phạm vi nhất định. Nhờ vào độ chính xác cao và tính linh hoạt, nó được sử dụng rộng rãi trong nhiều ngành công nghiệp như:

• Máy chế biến gỗ: máy cưa, máy bào, máy khắc gỗ,…

• Máy CNC: máy tiện, máy phay, giá đỡ dao,…

• Máy đóng gói: máy đóng bao bì, máy đóng hộp,…

• Thiết bị điện tử: máy in 3D, máy hàn linh kiện,…

Phân Loại

Trên thị trường hiện nay, được phân thành 3 loại chính dựa trên thiết kế và cơ chế hoạt động:

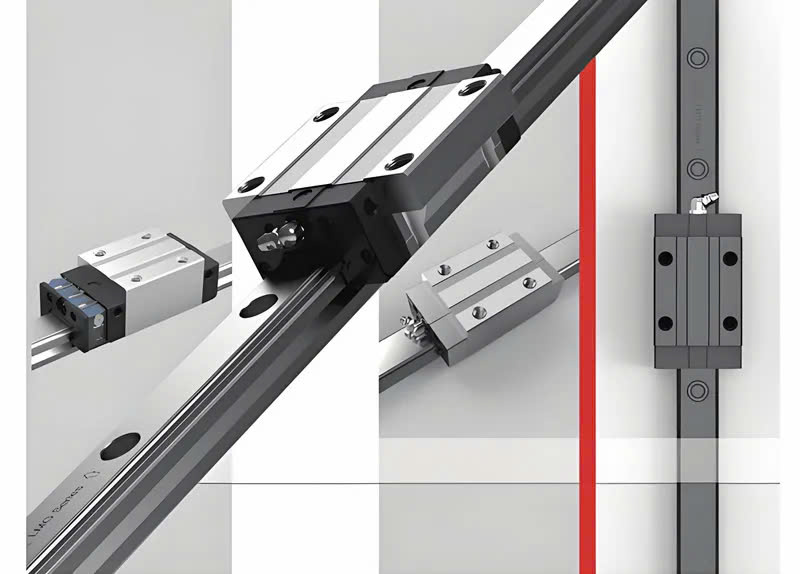

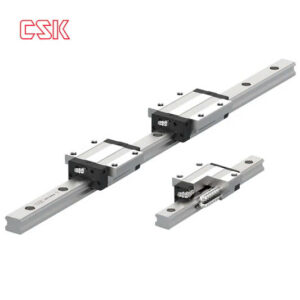

1.Ray Trượt Vuông

Cấu tạo: Bao gồm thanh ray và con trượt kết hợp tạo thành khối chuyển động tuyến tính.
Ưu điểm nổi bật:

• Chịu tải trọng lớn, độ cứng cao, chắc chắn.

• Lắp đặt dễ dàng, sai số thấp.

• Hạn chế tối đa ma sát, giúp chuyển động êm ái.

• Tăng độ chính xác gia công, giảm sai số.

• Tuổi thọ cao, hoạt động ổn định lâu dài.

2.Ray Trượt Tròn

Cấu tạo: Gồm 3 bộ phận chính: con trượt, ray trượt và gối đỡ.

Ưu điểm nổi bật:

• Dễ lắp đặt, tháo rời và bảo trì.

• Giá thành hợp lý, thiết kế linh hoạt theo kích thước yêu cầu.

• Chất liệu chống rỉ sét tốt, thường mạ Chrome hoặc hợp kim cứng.

• Vận hành êm ái, ít tiếng ồn, tốc độ di chuyển cao…

Trong quá trình sử dụng dẫn hướng, sản phẩm này có những ưu điểm nổi bất như:

• Sản phẩm được thiết kế phù hợp với quá trình chuyển động tịnh tiến có khả năng giảm thiểu ma sát nhờ đó mà quá trình chuyển động sẽ chính xác và linh hoạt hơn.
• Bề mặt được mạ một lớp Chrome nên thanh ray có khả năng chống lại sự ăn mòn và gỉ sắt một cách hiệu quả
• Sản phẩm có giá thành rẻ, dễ lắp đặt và thay thế
• Ít tiếng ồn, ma sát thấp

– Nhược điểm

• Với thiết kết như vậy nếu sử dụng ray trượt quá dài sẽ dẫn tới tình trạng võng của ty trượt trong quá trình sử dụng.
• Độ chịu tải và tuổi thọ sẽ kém hơn so với thanh trượt vuông

3.Ray Trượt Bi (giảm chấn)

Phân loại phổ biến:

• Ray trượt bi giảm chấn: Di chuyển cực êm, tuổi thọ cao.

• Ray trượt bi thường: Cấu tạo đơn giản, hai thanh ray đặt song song.

• Ray trượt bi nhấn mở: Thiết kế từ 1 đến 3 tầng, dễ tháo lắp.

Ưu điểm:

• Gọn nhẹ, dễ vận chuyển và lắp đặt.

• Đa dạng kích thước, phù hợp nhiều nhu cầu.

• Cơ chế trượt nhẹ nhàng, không gây tiếng ồn.

• Ứng dụng trong ngành nội thất, tủ kéo, kệ trượt,…

Các Thương Hiệu Ray Trượt Uy Tín Trên Thị Trường

Ray Trượt Hiwin

• Nguồn gốc: Thương hiệu thuộc công ty Shanghai Silver Technology Co., LTD, thành lập năm 1989 tại Đài Loan.

• Đặc điểm: Sản phẩm có độ chính xác cực cao, được ưa chuộng trong các nhà máy cơ khí chính xác trên toàn thế giới.

• Ứng dụng: Máy CNC, vít me bi, con trượt công nghiệp,..

  Ray Trượt THK

  • Nguồn gốc: Thành lập năm 1971 tại Nhật Bản, là một trong những hãng tiên phong phát triển công nghệ dẫn hướng tuyến tính LM Guide.

  • Đặc điểm: Chất lượng vượt trội, sản xuất trên dây chuyền công nghệ Nhật Bản, được kiểm định nghiêm ngặt.

  • Ứng dụng: Thiết bị tự động hóa, máy móc sản xuất công nghiệp nặng,..
