So sánh thanh trượt vuông vs thanh trượt tròn – ưu nhược điểm

🔹 Giới thiệu

Trong các hệ thống cơ khí, máy CNC, robot công nghiệp, máy in 3D, máy khắc gỗ hay thiết bị tự động hóa, thanh trượt tuyến tính đóng vai trò quan trọng trong việc dẫn hướng chuyển động tịnh tiến chính xác, ổn định và trơn tru.

Tuy nhiên, khi lựa chọn thanh trượt, người dùng thường băn khoăn giữa hai loại phổ biến nhất: thanh trượt vuông (Square Linear Guide) và thanh trượt tròn (Round Shaft Guide).

Vậy hai loại này khác nhau ở điểm nào, đâu là lựa chọn phù hợp nhất cho nhu cầu của bạn? Bài viết dưới đây sẽ giúp bạn so sánh chi tiết ưu – nhược điểm của từng loại thanh trượt để đưa ra lựa chọn đúng đắn.

🔹 1. Tổng quan về hai loại thanh trượt

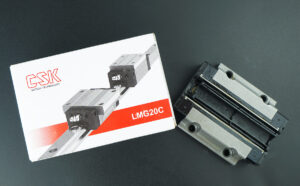

Thanh trượt vuông (Linear Square Guide)

Thanh trượt vuông gồm ray dẫn hướng hình chữ nhật hoặc vuông góc cạnh kết hợp với block trượt bi tuần hoàn (recirculating ball block).
Loại này được thiết kế để đảm bảo độ cứng vững cao, chịu tải nặng và độ chính xác cực tốt.

🔸 Ứng dụng: Máy CNC, máy phay, robot công nghiệp, máy khắc laser, dây chuyền tự động chính xác cao.

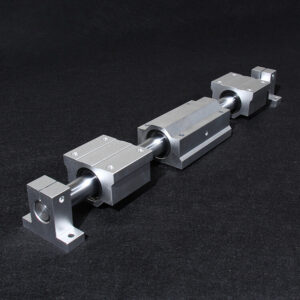

Thanh trượt tròn (Round Shaft Guide)

Thanh trượt tròn thường có dạng thanh thép tròn cứng, mài chính xác, kết hợp với bạc trượt tròn (linear bearing) hoặc bạc trượt mở.
Cấu trúc đơn giản hơn, lắp đặt dễ dàng và chi phí thấp hơn so với loại vuông.

🔸 Ứng dụng: Máy in 3D, máy cắt nhỏ, máy khắc gỗ mini, các thiết bị di chuyển tải nhẹ.

🔹 2. So sánh chi tiết thanh trượt vuông và tròn

🔹 3. Ưu điểm và nhược điểm của từng loại

Thanh trượt vuông – Ưu điểm và hạn chế

Ưu điểm:

• Độ cứng và độ chính xác cao, phù hợp với các chuyển động tải nặng.

• Giảm rung, chống lệch hướng tốt.

• Tuổi thọ cao khi được bôi trơn và bảo dưỡng đúng cách.

• Độ ổn định tuyệt vời trong các máy CNC, robot, thiết bị đo lường chính xác.

Nhược điểm:

• Chi phí đầu tư ban đầu cao.

• Quá trình lắp đặt yêu cầu kỹ thuật cao, cần mặt phẳng chính xác.

• Kích thước lớn hơn, khó ứng dụng trong máy nhỏ hoặc không gian hạn chế.

Thanh trượt tròn – Ưu điểm và hạn chế

Ưu điểm:

• Cấu trúc đơn giản, dễ lắp đặt, dễ căn chỉnh.

• Chi phí thấp, dễ thay thế linh kiện.

• Phù hợp cho các hệ thống tải nhẹ hoặc thiết bị kích thước nhỏ.

Nhược điểm:

• Độ cứng thấp hơn, dễ bị cong khi chịu tải nặng hoặc rung động liên tục.

• Độ chính xác không cao bằng thanh vuông.

• Dễ mòn bạc trượt nếu không được bôi trơn thường xuyên.

🔹 4. Nên chọn loại thanh trượt nào?

👉 Chọn thanh trượt vuông khi:

• Bạn cần độ chính xác cao, tải trọng lớn và hoạt động ổn định lâu dài.

• Ứng dụng là máy CNC, robot, dây chuyền tự động hóa, máy đo, máy cắt công nghiệp.

• Ngân sách đầu tư cho thiết bị cơ khí ở mức trung bình – cao.

👉 Chọn thanh trượt tròn khi:

• Thiết bị của bạn nhẹ, kích thước nhỏ hoặc cần tiết kiệm chi phí.

• Dùng cho máy in 3D, máy khắc mini, băng tải, hoặc cơ cấu trượt đơn giản.

• Bạn ưu tiên lắp đặt nhanh, dễ thay thế và bảo dưỡng định kỳ.

🔹 5. Kết luận

Cả thanh trượt vuông và thanh trượt tròn đều có vai trò quan trọng và ưu thế riêng trong từng ứng dụng cụ thể.

• Thanh trượt vuông: mạnh mẽ, chính xác, bền bỉ – phù hợp cho máy CNC, robot công nghiệp, hệ thống tự động hóa chính xác cao.

• Thanh trượt tròn: nhẹ nhàng, linh hoạt, chi phí thấp – phù hợp cho máy mini, thiết bị nhẹ và ứng dụng phổ thông.

👉 Lựa chọn loại nào phụ thuộc vào mục đích sử dụng, tải trọng, độ chính xác yêu cầu và ngân sách của bạn.

Nếu bạn đang tìm kiếm giải pháp thanh trượt chất lượng, giá hợp lý, hãy tham khảo các thương hiệu uy tín như CSK, HIWIN, PMI, TBI Motion – những hãng được nhiều doanh nghiệp CNC và tự động hóa tại Việt Nam tin dùng.
