Thanh trượt là gì? Cấu tạo và ứng dụng thực tế

Hiện nay ngành cơ khí Việt Nam đang hướng tới công nghiệp tự động hóa. Tự động hóa ở đây là tự động tên hầu hết các dây chuyền sản xuất. Và một trong những linh kiện quan trọng bậc nhất để có một thiết bị tự động hóa, đó chính là thanh trượt hướng dẫn

1. Thanh trượt là gì?

Thanh trượt (hay còn gọi là thanh dẫn hướng, thanh ray trượt) là một thiết bị cơ khí dùng để định hướng và hỗ trợ chuyển động tuyến tính (theo phương thẳng). Cấu tạo chính bao gồm thanh ray và bộ phận trượt (có thể là bi, con lăn hoặc con trượt trượt thẳng). Chúng thường được sử dụng trong các hệ thống tự động hóa, máy CNC, thiết bị nội thất và nhiều ngành công nghiệp khác.

Với đặc điểm cho phép chuyển động mượt mà, chính xác và chịu tải tốt, thanh trượt ngày càng phổ biến trong sản xuất công nghiệp hiện đại và dân dụng.

2. Cấu tạo cơ bản

Một hệ thống thanh trượt điển hình gồm hai thành phần chính:

• Thanh ray trượt (linear rail): Là phần cố định, thường được làm từ thép không gỉ hoặc hợp kim nhôm, được gia công chính xác để đảm bảo độ thẳng và độ bền.

• Con trượt (linear block/slider): Là phần chuyển động theo chiều dọc thanh ray. Bên trong con trượt thường chứa bi thép hoặc con lăn giúp giảm ma sát, từ đó giúp chuyển động nhẹ nhàng và chính xác.

Ngoài ra, một số loại còn tích hợp nắp chắn bụi, hệ thống bôi trơn tự động, hoặc khóa hãm an toàn.

Tham khảo thêm: https://cskmotion.vn/

3. Các loại thanh trượt phổ biến hiện nay

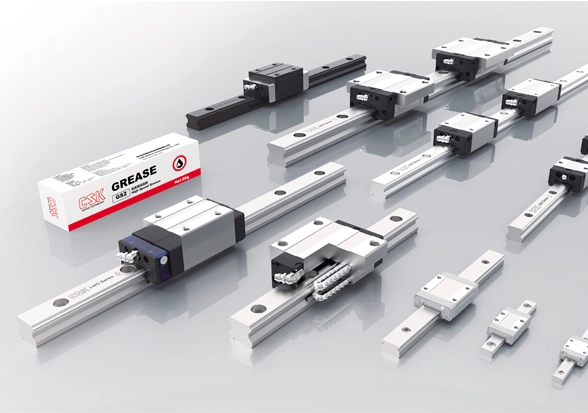

3.1 Thanh trượt bi (linear guide with ball bearing)

Đây là loại phổ biến nhất hiện nay. Bên trong con trượt có các viên bi chuyển động liên tục trong rãnh, giúp giảm ma sát và nâng cao độ chính xác. Thanh trượt bi thường được sử dụng trong máy CNC, máy in 3D, robot công nghiệp, v.v.

3.2 Thanh trượt con lăn (roller guide)

Thay vì bi, loại này sử dụng con lăn để chịu tải. Ưu điểm là tải trọng cao hơn và tuổi thọ tốt hơn, phù hợp với các ứng dụng công nghiệp nặng.

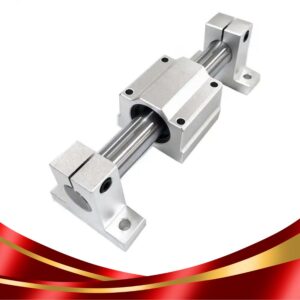

3.3 Thanh trượt vuông và thanh trượt tròn

• Thanh trượt vuông: Có độ chính xác cao, khả năng chịu lực tốt, thường thấy trong các thiết bị yêu cầu chuyển động mượt và ổn định.

• Thanh trượt tròn: Dễ gia công, lắp đặt linh hoạt, phù hợp cho các ứng dụng đơn giản hoặc không yêu cầu độ chính xác cao.

Tham khảo tại: https://phuthinh-ltd.com/

4. Ứng dụng thực tế

4.1 Trong công nghiệp cơ khí

• Máy CNC, máy khắc laser, máy in 3D

• Dây chuyền lắp ráp tự động

• Robot công nghiệp

4.2 Trong thiết kế nội thất

• Thanh trượt ngăn kéo: Giúp ngăn kéo mở ra vào nhẹ nhàng, mượt mà, đặc biệt trong tủ bếp, tủ quần áo

• Thanh trượt ray trượt âm: Thường được dùng trong các thiết kế cao cấp, giúp tiết kiệm không gian

4.3 Trong y tế và thiết bị chuyên dụng

• Thiết bị xét nghiệm, máy chẩn đoán hình ảnh, giường bệnh có điều chỉnh tự động

5. Ưu điểm của thanh trượt

• Chuyển động mượt mà, chính xác

• Giảm ma sát, tăng tuổi thọ thiết bị

• Dễ dàng lắp đặt và bảo trì

• Tải trọng lớn, độ cứng cao

6. Cách lựa chọn thanh trượt phù hợp

Khi chọn mua , bạn nên xem xét các yếu tố sau:

• Tải trọng làm việc: Ứng dụng của bạn cần chịu tải nặng hay nhẹ?

• Chiều dài hành trình: Cần chọn thanh ray đủ dài để phù hợp với chuyển động mong muốn.

• Môi trường làm việc: Môi trường bụi bẩn, ẩm ướt cần loại có nắp chắn bụi, vật liệu chống ăn mòn.

• Độ chính xác yêu cầu: Với máy móc CNC hay robot, bạn cần loại có độ chính xác cao như thanh trượt vuông bi.

• Ngân sách: Có nhiều loại thanh trượt từ phổ thông đến cao cấp, tùy theo ngân sách mà bạn lựa chọn phù hợp.



7. Bảo dưỡng và lưu ý khi sử dụng thanh trượt

• Bôi trơn định kỳ: Sử dụng dầu bôi trơn chuyên dụng để tránh mài mòn và gỉ sét.

• Vệ sinh thường xuyên: Loại bỏ bụi bẩn, mạt kim loại để đảm bảo hoạt động trơn tru.

• Không vượt quá tải trọng cho phép: Điều này sẽ làm giảm tuổi thọ của thanh trượt.

• Kiểm tra độ lệch và mài mòn định kỳ để đảm bảo độ chính xác của chuyển động.

Kết luận

Thanh trượt là một bộ phận không thể thiếu trong nhiều lĩnh vực từ công nghiệp đến dân dụng. Việc hiểu rõ cấu tạo, phân loại và cách lựa chọn phù hợp sẽ giúp bạn tối ưu hiệu quả làm việc và tiết kiệm chi phí bảo trì. Hãy đầu tư đúng đắn để có một hệ thống hoạt động mượt mà, bền bỉ và hiệu quả cao. Hy vọng qua bài viết trên của CSK Việt Nam đã giúp bạn hiểu rõ hơn về cấu tạo, phân loại và ứng dụng thực tế của thanh trượt.
